豪特板式换热器零部件的组装顺序介绍

发布时间:2019-12-23 17:49:05  作者:管理员  浏览:108


  豪特板式换热器是一种新型的换热设备,它的组成有很多的部分,大家对于板式换热器的零件组装了解吗?下面就由给大家说下换热器零部件组装顺序吧。

  1、认真阅读随机文件(合格证、材质证、流程图、装配图和装箱清单等)。

  2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致。

  3、按图纸检查所有的零件是否齐全,型号、尺寸是否与图纸相符。

  4、将板片的垫片槽擦干净,均匀地涂上粘接剂,粘上垫片,然后把板片整齐地叠放在一起,压上一定的重物。

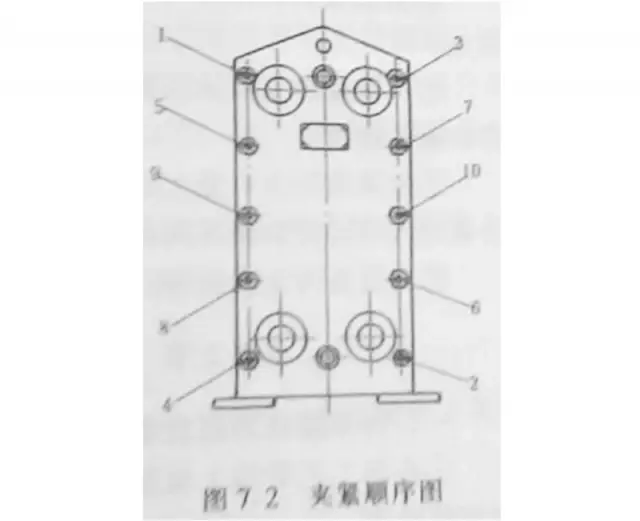

  5、按设计的流程图进行组装,并按规定顺序进行夹紧。夹紧时,应先拧紧1、2、3、4号螺母,然后再拧紧5、6、7、8、9、10号螺母。

豪特板式换热器零部件组装顺序

  6、液压试验要按单侧分别进行。试验压力为设备设计压力的1.25倍;保压30min,检查所有密封盒焊接部位,均无渗漏为合格。
