板式热交换器板片设计有哪些特征?

发布时间:2022-02-17 15:39:13  作者:管理员  浏览:194

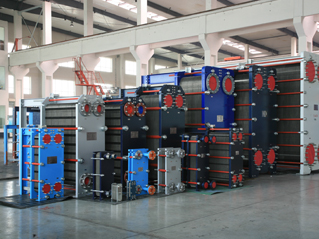

  众所周知,板式换热器是制冷主机上的重要配件,它是由一组波纹金属板组合而成,板上有四个角孔,供传热的两种液体通过,引导流体交替地流经各自的通道,进行热交换,它们排列紧密、精度高,体积小,换热效率高,节省空间,使用环境要求较高,适合在小型制冷机组上使用,广泛应用与冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业,是加热、冷却、热回收、快速灭菌的优良设备。

  板式热交换器板片设计的四大特性:

  一、分流区设计

  即使宽的板片,也能使流体充分均匀地分布在板片的各个角落,使分流区压力损失zui小.板片所有的换热面积都参与gao效换热,板片的所有物理面积都转化为有效的换热面积,无换热死区,不存在流动死角,不容易发生积垢,不易出现积垢引起的氯离子腐蚀,可以充分利用允许的压力降,提高对流换热部分的流速,提高整体的换热效率。

  二、单边流设计

  整台板式换热器仅用一种板片,更易配管,更易安装和设备维护,减少板片和胶垫的备品种类和数量。

  三、有H和L两种波纹角度

  通过换热器板片优化组合,大限度提高传热系数,降低设备造价。

  四、一次冲压成型

  在同一板片上,板片波纹深度相同,从而保证板间每一接触点完好衔接,板片上无过度冲压区.不会产隐性裂纹,板片上金属纹路高度同一,板片zui薄可达0.3mm.这样使得板片承压能力增强,避免热应力疲劳,避免振荡和高频颤抖引起的机械疲劳腐蚀,板片机械性能更佳,避免了隐性裂纹造成的泄漏,接触点分布均匀,介质流过板片时,湍流加强,大限度提高传热效率,减轻设备重量,在保证承压要求下,获得更高的传热系数。
