不锈钢板式换热器

豪特不锈钢板式换热器介绍：

板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。

框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另端有一支柱。两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等。

传热板片是板式换热器的核心部件之一。波纹板片通过压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。密封垫片可根据不同的流体和操作温度选用不同的胶种。

应用领域：油脂、化工、船舶、制药、乳液、啤酒、饮料、集中供热等

框架版材质：304、316、316L

板片材料: 不锈钢304、316L、钛、哈氏合金、镍、SM0254

产品型号	接管口径（mm）	组装片数	高度（mm）	宽度（mm）	纵向孔距（mm）	横向孔距（mm）	最大流量（m³/h）
HM3	32	10-100	470	180	357	60	15
HU05	50	10-160	800	335	575	142	45
HM6	50	12-280	920	320	640	140	45
HM6M	50	12-200	920	320	640	140	45
HU10L1	100	12-260	1165	510	720	235	170
HU10L2	100	12-240	1490	510	1045	235	170
HN10M	100	12-320	1950	500	1444	225	170
HM10M	100	12-180	1069	470	719	223	170
HU15L1	150	12-260	1552	620	1019	285	380
HU15L2	150	12-200	1989	620	1448	285	380
HN15L1	150	12-280	1552	620	1019	285	380
HN15L2	150	12-280	1989	620	1448	285	380
HS20	200	12-260	1320	750	697	347	680
HU20	200	12-280	2177	830	1466	412	680
HN20	200	12-410	2210	765	1532	342	680
HS25	250	12-400	1501	900	814	420	1060
HU25L1	250	12-420	2292	890	1476	439	1060
HU25L2	250	12-380	2755	890	1939	439	1060
HN25L1	250	12-420	2484	890	1668	428	1060
HN25L2	250	12-380	2766	890	1950	428	1060
HMX25M	250	12-390	2744	927	1939	439	1060
HMX25B	250	12-450	2744	927	1939	439	1060
HN30L1	300	12-800	2024	1010	1134	490	1600
HN30L2	300	12-800	2570	1010	1620	490	1600
HN30L3	300	12-800	3089	1030	2106	490	1600
HN35L1	350	12-800	2128	1170	1082	565	2100
HN35L2	350	12-800	2472	1170	1426	565	2100
HN35L3	350	12-800	2816	1170	1770	565	2100
HN40L1	400	12-800	2329	1373	1268	738	2800
HN40L2	400	12-800	2829	1373	1768	738	2800
HN40L3	400	12-800	3249	1373	2188	738	2800
HN45L1	450	12-800	2469	1373	1344	684	3500
HN45L2	450	12-800	2929	1373	1804	684	3500
HN45L3	450	12-800	3389	1373	2264	684	3500

板片材质和用途介绍：

材质	应用
不锈钢SUS304 SUS316L	净水、河川水、食物油、矿物油
工业纯钛及钛钯合金Ti tanium and Pal ladium	海水、盐水、盐化物
哈氏合金Hadtelloy Alloy	浓硫酸、盐酸、磷酸
镍Nickel	高温高浓度苛性钠

密封垫片材质和使用工况介绍：

材质	应用	工作温度
丁腈橡胶NBR	水、海水、矿物油、盐水	-15—130℃
高温橡胶BNBR	高温矿物油、高温水	15—140℃
三元乙丙EPDM	热水、水蒸气、酸、碱	-25—150℃
氟橡胶 Viton／Fluorine Rubber	强酸、强碱、矿物油、润滑脂和燃油等	5—200℃
氯丁橡胶NEOPRENE	酸、碱、矿物油、低分子量脂烃	35—130℃
硅橡胶Silicon Rubber	高温和某些腐蚀性介质	65—200℃

板式换热器生产厂家介绍：

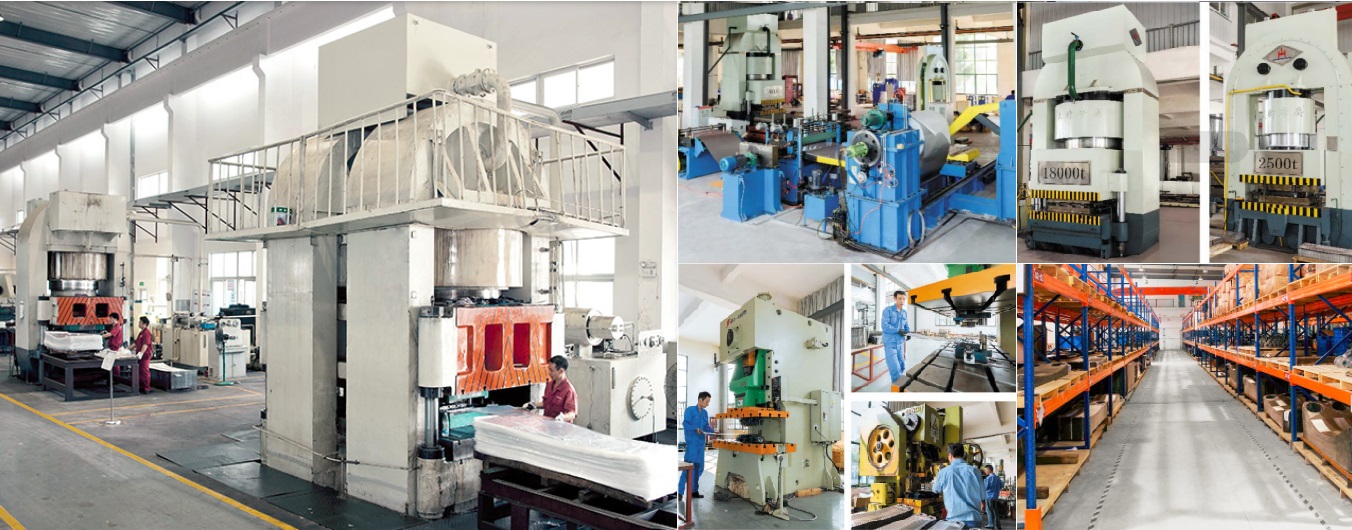

江苏豪特换热设备制造有限公司位于风景秀丽，经济发达的长江三角洲——泰州靖江市，是专业生产可拆式板式换热器（PHE）、换热器密封垫（PHE GASKET）、换热器板片(PHE PLATE)并提供板式换热器维护服务（PHE MAINTENANCE）的专业换热器企业。公司通过ISO9001质量体系认证，在全国设有多个服务和销售网点。

豪特引进国内外先进的设计和生产技术以及专业的换热知识，一直以来致力于服务暖通空调、制冷、能源电力、冶 金、化工、食品、电子、船舶及环境处理等市场，提供随需应变的换热解决方案和多方位服务，目前已发展成为国内可拆式板式换热器领域的优质企业。
