板式换热器安装以及注意事项

发布时间:2020-04-21 13:39:40  作者:管理员  浏览:138


  关于板式换热器的零件组装,无论是制造厂向使用单位发运零件,进行现场组装,还是使用单位在检修设备拆开板式换热器后再组装,都必须按照以下顺序进行。

  1、认真阅读随机文件(合格证、材质证、流程图、装配图和装箱清单等)。

  2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致。

  3、按图纸检查所有的零件是否齐全,型号、尺寸是否与图纸相符。

  4、将板片的垫片槽擦干净,均匀地涂上粘接剂,粘上垫片,然后把板片整齐地叠放在一起,压上一定的重物。

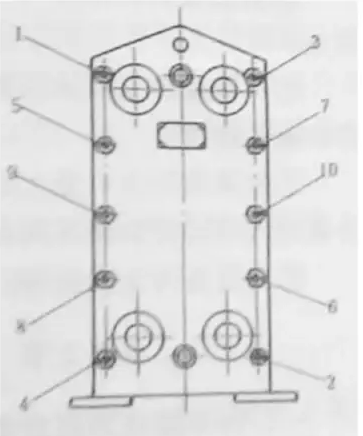

  5、按设计的流程图进行组装,并按规定顺序进行夹紧。夹紧时,应先拧紧1、2、3、4号螺母,然后再拧紧5、6、7、8、9、10号螺母。

  6、液压试验要按单侧分别进行。试验压力为设备设计压力的1.25倍;保压30min,检查所有密封盒焊接部位,均无渗漏为合格。


  换热器零件组装和设备安装时的注意事项:

  1、 吊装时要注意设备的重心。

  2、 向垫片槽粘接垫片时,应确保垫片上和板片的垫片槽内没有砂子、油污、铁屑和焊剂等杂物,以免损坏密封,引起泄露。

  3、 拧紧螺栓时用力要均匀,并不断地测量两压紧板内侧的距离,保证两压紧板间平行度偏差不大于3mm.夹紧到规定尺寸并且达到相应的平行度,以免垫片压偏或滑出垫片槽。同时,一边夹紧一边细查,观察是否有垫片、板片发生错位等现象。

  4、 液压试验的液体一般采用水。水温不应低于5℃.试验时应缓慢升压。试验完成后,适当地松开压紧螺母,放出积水,然后再拧紧螺母,夹紧至原尺寸,待用。

  5、 换热器周围应留有一定的检修空间,其大小与板片的尺寸有关。

  6、 夹紧螺栓上要涂以黄油,有条件时应套上保护管,以免生锈和碰伤螺纹。

  7、 如果泵的出口最大压力大于设备最高使用压力时,需在设备的入口处安装减压阀和安全阀。

  8、 当设备内充满液体、带有压力时,不允许夹紧螺母。
